Viessman 5280 Schalt/Weichen Modul Adapter Anschluss-Platinen
zurück





Hier zeige ich Euch eine Adapter Leiterplatten für Viessman Schalt/Weichendecoder Typ 5280
Warum braucht man so was? Jeder hat schon mal einzelne Module in seiner Modellbahnanlage verdrahtet und dabei festgestellt,
dass manchmal die Zuleitung zum Modul im Querschnitt zu groß sind und nicht richtig in die Klemmen passe.
Oder die Leitung wurde eingeklemmt und rutscht später wieder aus der Klemme, noch schlimmer bei Fehlersuche oder defekten
Austausch eines Moduls muss man sehr aufwendig die einzelnen Leitungen aufschreiben und kennzeichnen,
Das alles ist mit diesen Platinen nicht mehr notwendig weil:
- Zuleitungen zum Modul werden alle angelötet.
- Leitungsquerschnitte der Leitungen spielen keine Rolle da diese nicht mehr in den Klemmbaustein müssen
- Servicefreundlich beim Ein/Ausbau vom Modul
- Störanfälligkeit durch Fehlklemmung weitgehendes ausgeschlossen

Hier die Ansicht der beiden Leiterplatten für
Viessman Schalt/Weichendecoder 5280

Hier die Ansicht mit Viessmann Modul
Vorderseite alle Anschlüsse
neben den jeweiligen Klemmen befinden
sich die jeweiligen Lötpads für die
Zuleitungen zum anlöten

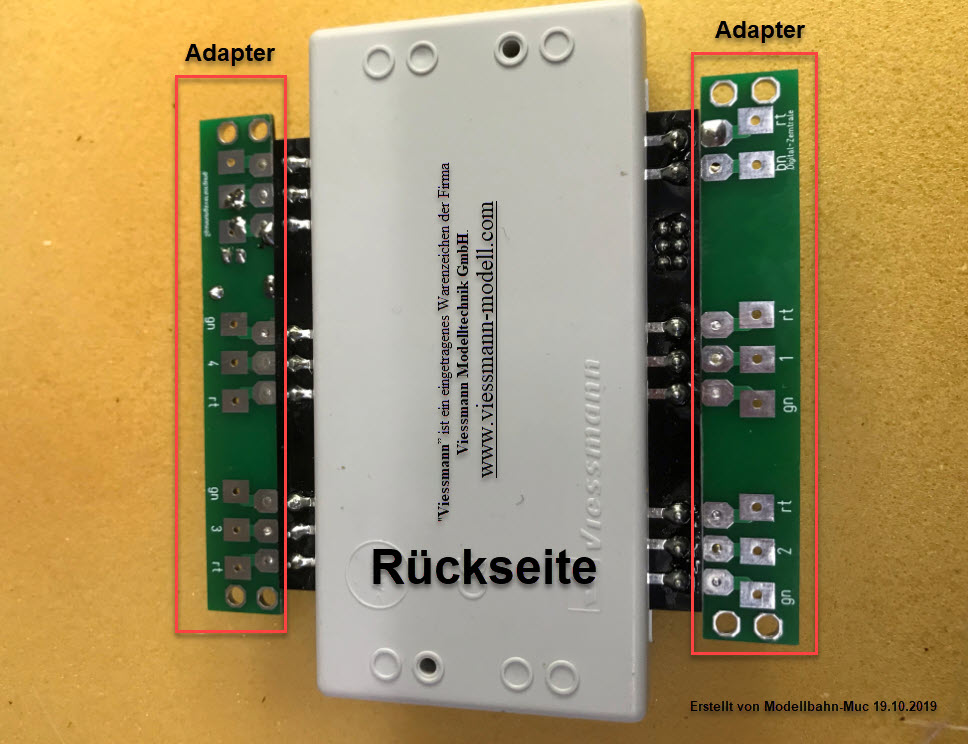

Ansicht der Leiterplatten Rückseite

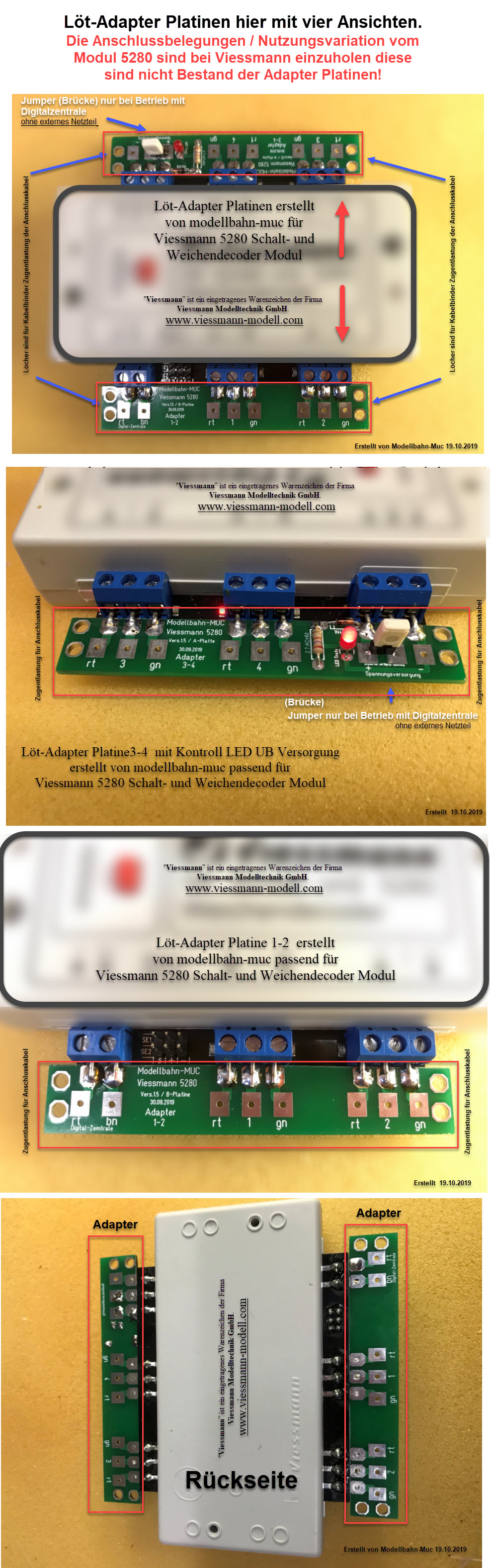

Diese Übersicht aller Darstellung
hier als PDF Datei!




tip_hardware/Viessmann-adapter/Viesmsmann_Platinen_uebersicht1.pdf
