Masse Schleifer Platine für 3Leiter und 2Leiter
zurück





Hier stelle ich euch eine Leiterplatte zur Verwendung Masseschleifer für 3Leiter Platine FZGe.
In die Leiterplatte wird nur ein Federstahldraht von 0,3mm bis 0,5mm in die Löcher eingefädelt und
zurecht gebogen damit der Federstahl später auf die Achse leicht aufdrückt.
Die Reibungskräfte sind durch die geringe Auflagefläche 0,3mm sehr gering
Die Platine könnte auch für 2Leiter FZG zur Aufnahme von Widerständen verwendet werden damit die Wägen z.B.
Rückmeldefähig werden



Ansicht der Leiterplatte
Bei Verwendung für 2Leiter wird mittig nur
die Leiterbahn getrennt und ein Widerstand
auf die Platine gelötet
Der Federstahl wir dann so gebogen, dass dieser auf Radinnenseite leicht drückt und kontaktiert

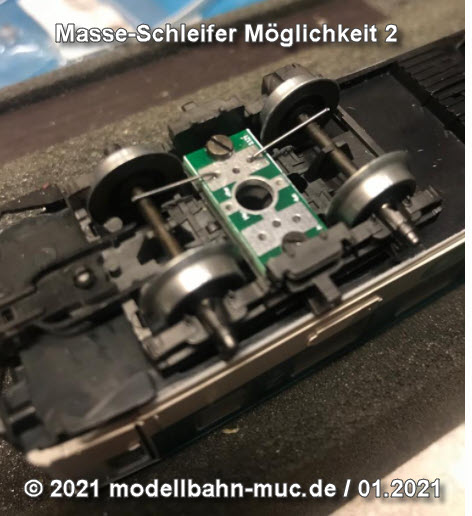

Testeinbau der Leiterplatte im Drehgestell
mit den Federdraht
Möglichkeit nur mit einem Stahldraht
das genügt auch
