Aufbau bzw. Umbau Windrad 1:87

22.9.2012


Was benötigt man zum Aufbau eines Windrades für Maßstab 1:87 ?



1.Solar Windrad- Bausatz z.B. bei Conrad Nr.110115 - 62  oder auch andere Hersteller sol-expert Preis ca. 16-19€



2.Getriebemotor Untersetzung 1:298 G298 Motor mit Metallgetriebe preis ca. 9€  bei http://www.sol-expert-group.de/



3.Festspannungsregler für 3,3V LD1117V3 bei Conrad oder Reichelt 0,7 bis 1,2€ zum  Datenblatt Hersteller



4.Blink LED 3mm in rot (3V-12V) Betrieb ohne Vorwiderstand Reichelt oder Conrad



Das sind alle Bauteile die man benötigt der fertige Aufbau kostet ca. 30€ und das Windrad bewegt sich nun sehr realistisch. Der Eingebaute Solarmotor wird nicht benötigt da die Umdrehungen vom Windrad viel zu hoch sind.

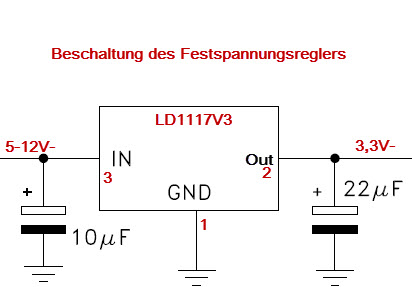

Solar Windrad 1:87 Festspannungsregler LD11117V3 Grundschaltung Festspannungsregler





Verschaltung der Bauelemente







Video-Windrad





Foto vom Windrad

bild-windrad






Viel Erfolg und für eine Rückmeldung würde ich mich sehr freuen!

Viele Grüße aus München
Dieter
