Tipps aus Dieter´s Hardwarestube
eine Bauanleitung km/h für H0 Modellbahnen

Dieser Aufbau zur Ermittlung der Fahrgeschwindigkeiten einer H0 Modellbahn ist eine große Hilfe zur Voreinstellung von Lok-Dekoder z.B. Einstellung der V-Max Geschwindigkeit.

Zudem ist dieser Aufbau mit ca. 8 € Gesamtkosten auch noch sehr Preiswert.

Hier die Anleitung noch in einer PDF Datei, der Nachbau ist nur für Privatzwecke gestattet und eine Weiterleitung der Bauanleitung ist nur mit den Autordaten ohne Veränderungen
meiner Unterlagen gestattet. Viel Spaß beim Basteln...

Hier die PDF Datei

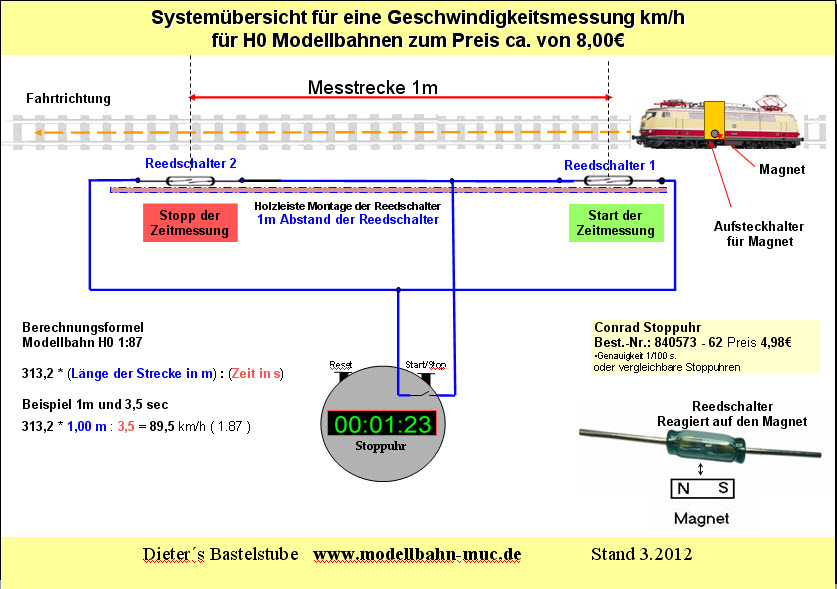

Die Systemübersicht

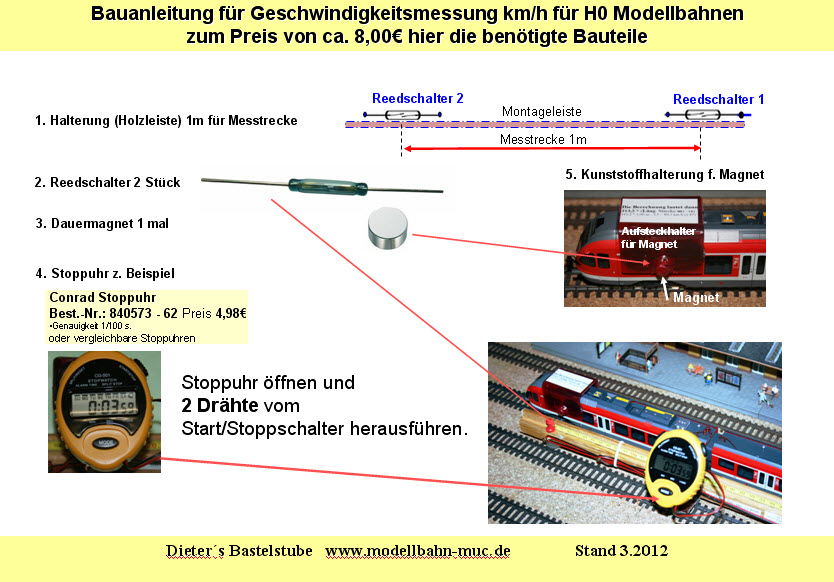

Die Bauteileübersicht







© 2009 by Dieter Rohsa 2009
