Projekt-Kurzbeschreibung:
Digitale Modellbahn-Preistafel
(Maßstab 1:87)
Projektübersicht
Entwicklung einer vollfunktionsfähigen, digitalen
Tankstellen-Preistafel im Maßstab 1:87 (Spur H0) auf
Basis eines
ESP32-Microcontrollers mit integriertem
1,9-Zoll-Display. Die Anzeige kann flexibel zwischen dem
Erscheinungsbild (Design/Layout) von Aral und
JET umgeschaltet werden und zeigt reale, aktuelle
Kraftstoffpreise in Echtzeit an.
Hauptmerkmale & Funktionalitäten
-
Duales Design (Aral & JET):
Dynamic Switcher zwischen den typischen Farbschemata
und Schriftbildern von Aral und JET ist möglich, ich
habe mich endschieden nur die Jet fariante zu machen
-
Maßstabsgetreue Darstellung:
Optimiert für das integrierte 1,9-Zoll-Display im
Maßstab 1:87 für realistischen Modellbahnbetrieb.
-
Automatische Preisaktualisierung:
Integrierte API-Schnittstelle zur Echtzeit-Abfrage
aktueller Spritpreise aus dem Internet (z. B. über
Tankerkönig-API habe ich auch durchgeführt).Auch
andere Orte der Tankstellen Abfrage und Favoriten
ist möglich, zusätzlich kann auch die Helligkeit
eingestellt werden. Alle Einstellungen sin über den
Webbrowser möglich.
-

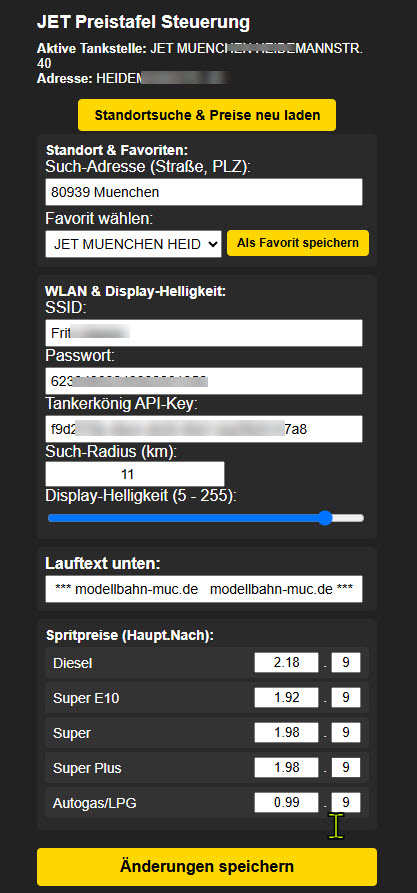

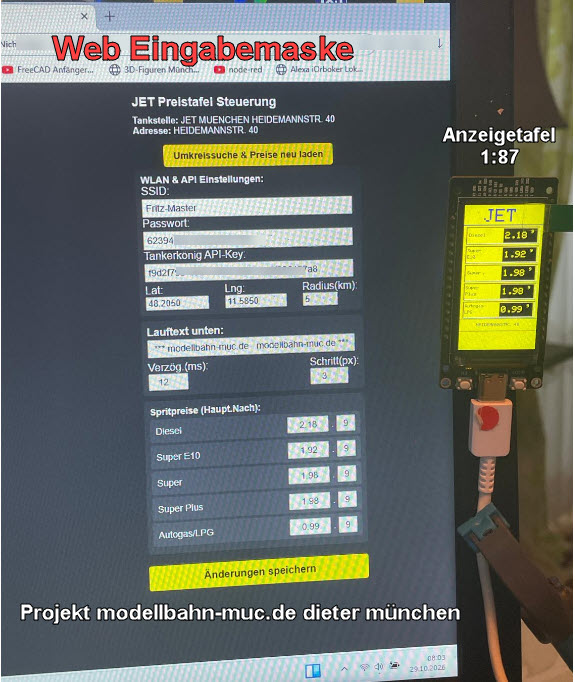

Webbrowser-Steuerung (Webserver):
Vollständige Steuerung und Konfiguration über WLAN
mittels Browser – sowohl komfortabel am PC als auch
mobil am Smartphone.
-
Manuelle & Automatische Steuerung:
Technische Hardware & Architektur
-

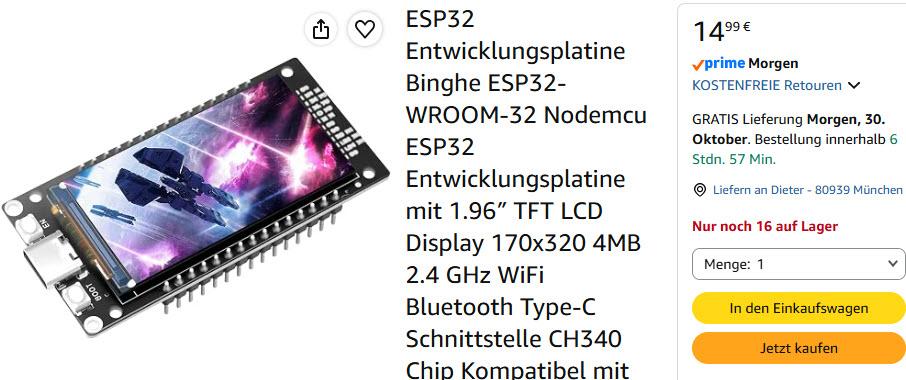

Microcontroller:
ESP32 Modul mit integriertem WLAN/Wi-Fi.
-
Display:
1,9-Zoll TFT-Display (direkt auf dem ESP32-Modul
verbaut).
-
Konnektivität:
Wi-Fi (WLAN 802.11 b/g/n) für Webserver und
API-Anfragen.
-
Stromversorgung:
5V USB / Modellbahn-Netzteil.
Systemarchitektur & Software
-
Embedded Webserver:
Hostet ein responsive HTML/CSS/JS Interface für
Mobile & Desktop.
-
API Integrator:
Periodischer HTTP-GET Request an Spritpreis-APIs,
Parse der JSON-Daten und Aktualisierung der
Display-Werte.
-

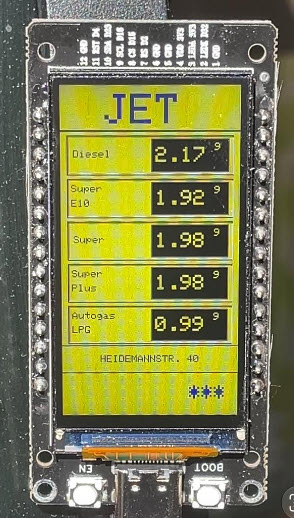

Display Engine:
Dynamisches Rendering der Spritpreise (Super E5,
Super E10, Diesel) inkl. Markenspezifischem Layout
auf dem 1,9"-Display.
|
