Krokodil V60 BR18.4 BR 53 BR 03(10) BR216 Piko ER20 BR185 U43 S3/6 ICE2 BR420
ROCO
BR 01
Märklin
BR01
              Wagonumbau mit Servo_Entkuppler Wagonbeleuchtung ICE II
Eigenkonstruktion
Wagonbeleuchtung
Eigenkonstruktion
Lok-Hersteller Artikel Nr. Lok-Art Baureihe Decoder Bemerkung
Umbau Bilder
Märklin 3056

Link: Märklin Ersatzteilliste
E-Lok
Betriebs Nr.
13302

Be6/8´´der SBB
Krokodil

ESU
Lokpilot V3.0

Neue Motorteile auf 5 Sterne Anker Umrüstsatz Nr.60901

Alter Märklin
Trommel-
kollektor

(klein)

Neu
 5 Sterne Anker
Nr.386820
Neu
Permanentm.
Nr.389000
Neu
Motorschild
Nr.386940
Neu
Kohlebürsten
Nr.601460
Neu
HF Drosseln
Nr.516520
Neu
Motorschrauben
Nr.785140
Neu
ESU
Lokpilot v3.0
Nr.52610
Neu
ESU Kabelsatz
Nr.51950

zurück TOP
Lok-Hersteller Artikel Nr. Lok-Art Baureihe Decoder Bemerkung
Umbau Bilder
Märklin 3065
Link: Märklin Ersatzteilliste

Diesel-Lok
Betriebs Nr.
V60 109


BR V60
Rangierlok
mit
Telexkupplung

ESU
Lokpilot V3.0

Neue Motorteile auf 5 Sterne Anker Umrüstsatz Nr.60903
Alter Märklin
Scheiben-kollektor
(klein)

Neu
5 Sterne Anker
Nr.210888
Neu
Permanentmagnet
Nr.224615
Neu
Motorschild
Nr.224613
Neu
Kohlebürsten
Nr.601460
Neu
HF Drosseln
Nr.516520
Neu
Motorschrauben
Nr.785140
Neu
ESU
Lokpilot v3.0
Nr.52610
Neu
ESU Kabelsatz
Nr.51950

zurück TOP
Lok-Hersteller Artikel Nr. Lok-Art Baureihe Decoder Bemerkung
Umbau Bilder
Märklin 33184
Delta
Link: Märklin Ersatzteilliste
Dampf-Lok
Betriebs Nr.
18 427
BR 18.4
bayerische S3/6



ESU
Lokpilot V3.0

Neue Motorteile auf 5 Sterne Anker Umrüstsatz Nr.60901
Alter Märklin
Scheiben-kollektor
(klein)

Neu
5 Sterne Anker
Nr.210888
Neu
Permanentmagnet
Nr.224615
Neu
Motorschild
Nr.224613
Neu
Kohlebürsten
Nr.601460
Neu
HF Drosseln
Nr.516520
Neu
Motorschrauben
Nr.785140
Neu
ESU
Lokpilot v3.0
Nr.52610
Neu
ESU Kabelsatz
Nr.51950

zurück TOP
Lok-Hersteller Artikel Nr. Lok-Art Baureihe Decoder Bemerkung
Umbau Bilder
Märklin 3102
Link: Märklin Ersatzteilliste
Dampf-Lok
Betriebs Nr
53001.

BR 53



ESU
Lokpilot V3.0

Neue Motorteile auf 5 Sterne Anker Umrüstsatz Nr.60901
Alter Märklin
Scheiben-kollektor
(klein)

Neu
5 Sterne Anker
Nr.210888
Neu
Permanentmagnet
Nr.224615
Neu
Motorschild
Nr.224613
Neu
Kohlebürsten
Nr.601460
Neu
HF Drosseln
Nr.516520
Neu
Motorschrauben
Nr.785140
Neu
ESU
Lokpilot v3.0
Nr.52610
Neu
ESU Kabelsatz
Nr.51950

zurück TOP
Lok-Hersteller Artikel Nr. Lok-Art Baureihe Decoder Bemerkung
Umbau Bilder

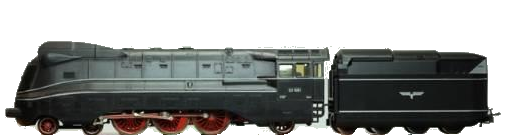

Märklin 3094
Link: Märklin Ersatzteilliste
Dampf-Lok
Stromlinie
Betriebs Nr
03 1051.

BR 03(10)



ESU
Lokpilot V3.0

Bilder zum Umbau

Hier Bilder vom Umbau
Alter Märklin
Scheiben-
kollekto
r

(groß)

bleibt
3 Sterne Anker

Neu
Permanentmagnet
Nr.
210888
Neu
Motorschild
Nr.210881
bleibt
Kohlebürsten

Neu
HF Drosseln
Nr.516520
nicht benötigt
Motorschrauben

Neu
ESU
Lokpilot v3.0
Nr.52610
Neu
ESU Kabelsatz
Nr.51950

zurück TOP
Lok-Hersteller Artikel Nr. Lok-Art Baureihe Decoder Bemerkung
Umbau Bilder
Märklin
Link: Märklin Ersatzteilliste
Dampf-Lok

Betriebs Nr


BR 01



ESU
Lokpilot V3.0



Hier Bilder vom Umbau
Alter Märklin
Scheiben-
kollekto
r

(groß)

bleibt
3 Sterne Anker

Neu
Permanentmagnet
Nr.
21088
Neu
Motorschild
Nr.210881
bleibt
Kohlebürsten

Neu
HF Drosseln
Nr.516520
nicht benötigt
Motorschrauben

Neu
ESU
Lokpilot v3.0
Nr.52610
Neu
ESU Kabelsatz
Nr.51950




zurück TOP
Lok-Hersteller Artikel Nr. Lok-Art Baureihe Decoder Bemerkung
Umbau Bilder
Märklin 3075
Link: Märklin Ersatzteilliste
Diesel-Lok
Betriebs Nr.
V160 125
BR 216

ESU
Lokpilot V3.0

Bei der BR 216 (3 Stern Scheibenanker 24.5 mm alt) wurde nur ein Permanentmagnet erneuert:
ESU Bestell Nr. 51960 (Durchmesser D=24,5mm)

Alter Märklin
Scheiben-
kollekto
r

(klein)
Lok Art.Nr. 3065
bleibt
3 Sterne Anker

Neu
Permanentmagnet
Nr.224615
bleibt
Motorschild

bleibt
Kohlebürsten

Neu
HF Drosseln
Nr.516520
nicht benötigt
Motorschrauben

Neu
ESU
Lokpilot v3.0
Nr.52610
Neu
ESU Kabelsatz
Nr.51950


oder man kann auch einen 5 Stern Motor einbauen:
Neue Motorteile auf 5 Sterne Anker Umrüstsatz (Anker 8 Zähne) Umrüstsatz kompl. 60904
Motorschild zu 60904        Nr. 200-2141-21
Feldmagnet zu 60904        Nr. 200-2356-90
Anker 8 Zähne zu 60904    Nr. 200-2108-88
Umrüstbeschreibung und Bilder kommen noch!

zurück TOP
Lok-Hersteller Artikel Nr. Lok-Art Baureihe Decoder Bemerkung
Umbau Bilder
Piko 57390
Link:
Piko Ersatzteilliste
Diesellok
Herkules
ER20-007
Thüringen

Decoder
Uhlenbrock
(nicht umgebaut)
Wechselstrom, Decoder für Analog- und Digitalbetrieb

Diese Lok wurde nicht umgerüstet


zurück TOP
Lok-Hersteller Artikel Nr. Lok-Art Baureihe Decoder Bemerkung
Umbau Bilder
Märklin 36838
Link: Märklin Ersatzteilliste

E-Lok "Veolia"
BR185

Decoder
Märklin
(nicht umgebaut)

Diese Lok wurde nicht umgerüstet


zurück TOP
Lok-Hersteller Artikel Nr. Lok-Art Baureihe Decoder Bemerkung
Umbau Bilder
Märklin 3087
Link: Märklin Ersatzteilliste
Dampflok
Betriebs Nr.
3087 (KLVH)


U43

Decoder
Märklin
(nicht umgebaut)

Diese Lok wurde nicht umgerüstet


zurück TOP
Lok-Hersteller Artikel Nr. Lok-Art Baureihe Decoder Bemerkung
Umbau Bilder
Märklin 37181
Link: Märklin Ersatzteilliste
Dampflok
Betriebs Nr.


Schnellzug-lokomotive
Reihe S3/6

Decoder
Märklin
(nicht umgebaut)

zurück TOP
Lok-Hersteller Artikel Nr. Lok-Art Baureihe Decoder Bemerkung
Umbau Bilder
Roco AC 69341
Link:
Dampflok
Betriebs Nr.


Dampflokomotive
BR 01

Decoder
ESU Lokpilot V3.0

zurück TOP
Lok-Hersteller Artikel Nr. Lok-Art Baureihe Decoder Bemerkung
Umbau Bilder
Märklin 36711
Link:
E-Lok
Betriebs Nr.

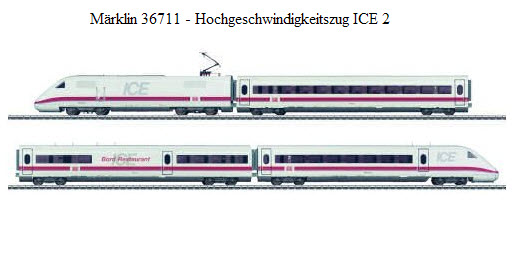

Märklin 36711 - Hochgeschwindigkeitszug ICE 2

Decoder m. Sound
Märklin
(nicht umgebaut)

Spitzensignal
Signalhorn
Bahnhofsansage
Direktsteuerung

Märklin ICE 2
Bild vergrößern
zurück TOP
Lok-Hersteller Artikel Nr. Lok-Art Baureihe Decoder Bemerkung
Umbau Bilder
Märklin 37501
Link:
E-Lok
Betriebs Nr.


Märklin S-Bahn Triebzug. (BR 420, DB AG)

Decoder m. Sound
Märklin
(nicht umgebaut)

Spitzensignal
Innenbeleuchtung
Betriebsgeräusch
Signalton
Direktsteuerung
Bremsenquietschen aus
Spitzensignal hinten aus
Türenschließen
Spitzensignal vorne aus

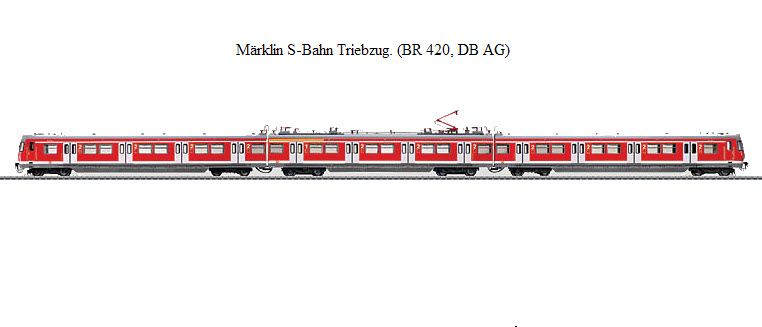

Märklin S-Bahn Triebzug. (BR 420, DB AG)
Bild vergrößern
zurück TOP
Wagonbeleuchtung     alle Bilder können vergrößert werden   Bemerkung

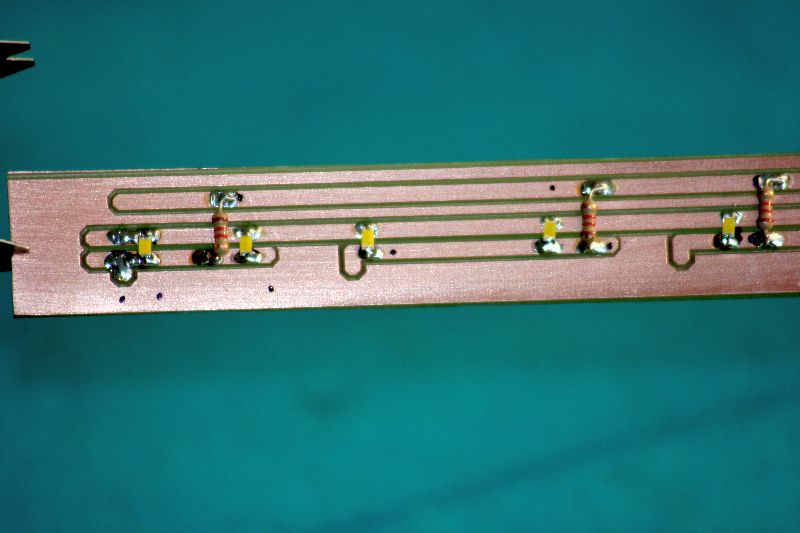

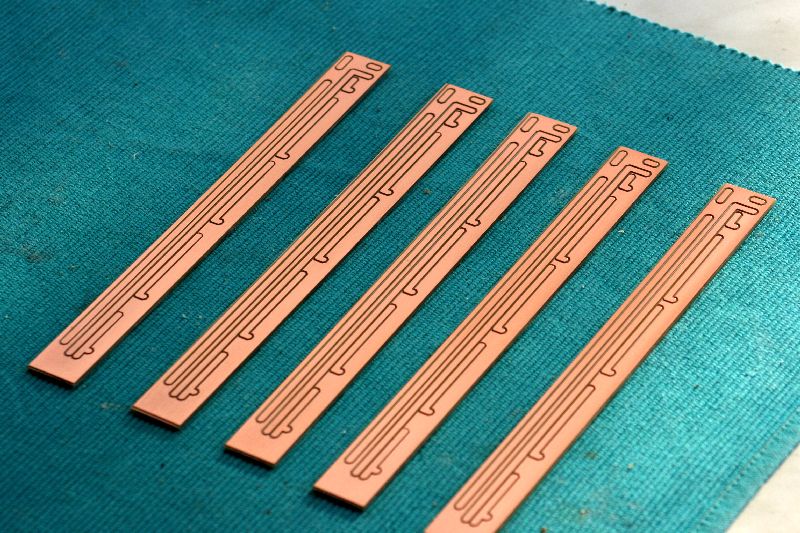

Gefräste Leiterplatten für Wagonbeleuchtung Leiterplatte bestückt mit SMD LED´s

Ausleuchtmuster auf der MoBa Anlage

Eigenkonstruktion
Wagenbeleuchtung für H0

Links im Bild sind die ersten
Leiterbahnfräsmuster ohne
Bestückung.
Die Leiterbahnen wurden mit
Warm weißen SMD LED´s
bestückt.

Best.Nr
. Firma Reichelt
LED 1206-320 WW  SMD-Leuchtdiode, Bauform G1206

Unten rechts ist das erste
Ausleuchtmuster.
Kosten der Umrüstung je
Wagon mit  6-8 LED´s
+ Leiterplatte 5,-€

Man kann auch Streifen-
Leiterplatten verwenden!

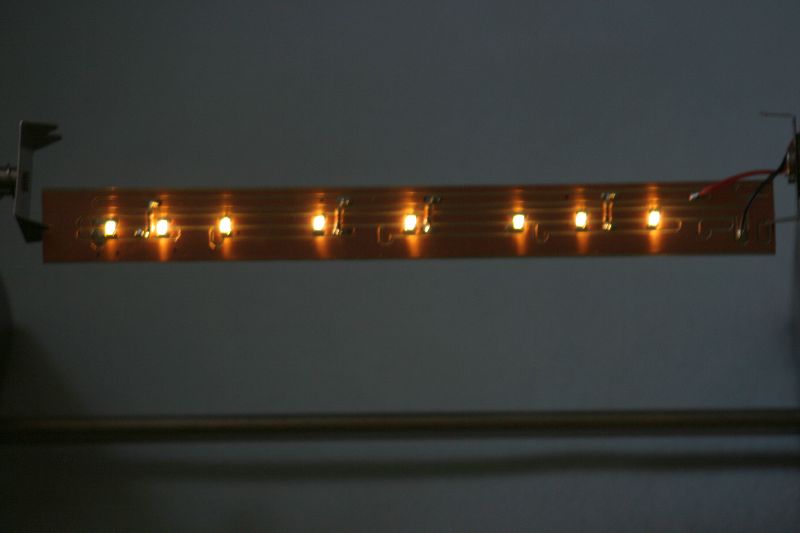

Ausleuchttest der bestückten Platine Ausleuchtmuster der Platine mit SMD LED´s

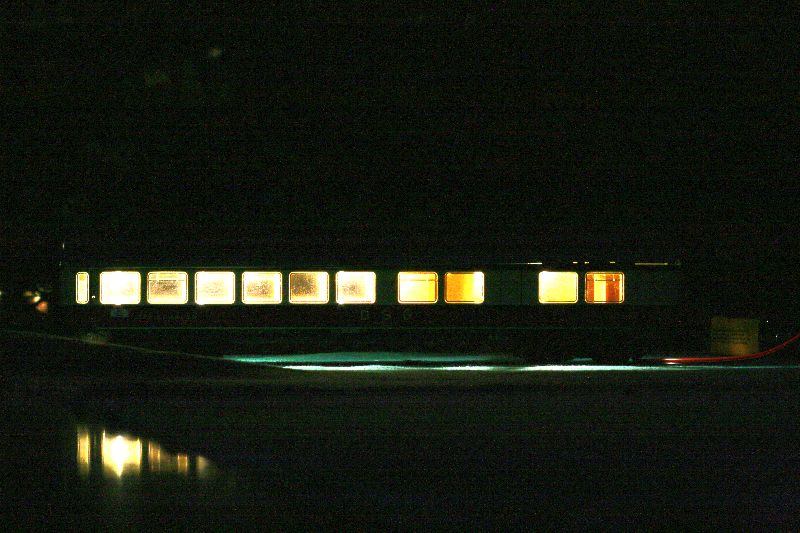

Wagon Lichttest mit eingelegter Platine

zurück TOP
ICE II Innebeleuchtung   alle Bilder können vergrößert werden   Bemerkung

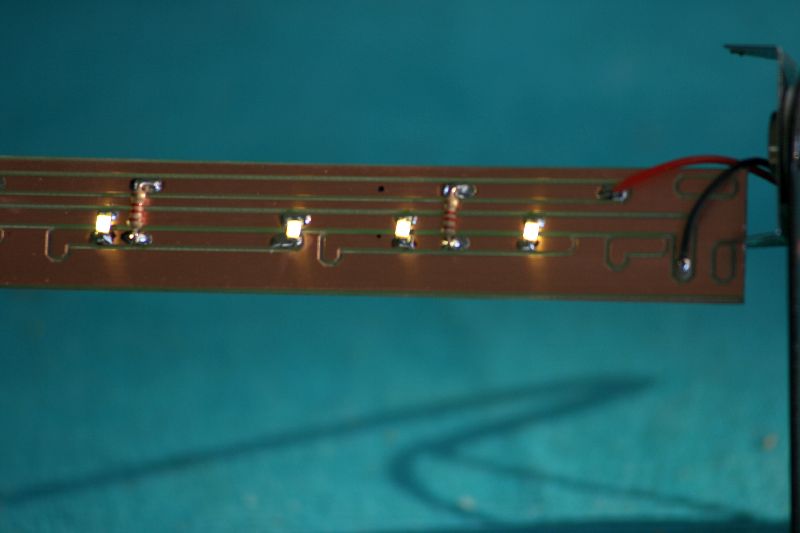

LED Zeile für ICE Innenlicht
Ausleuchttest der bestückten Platine

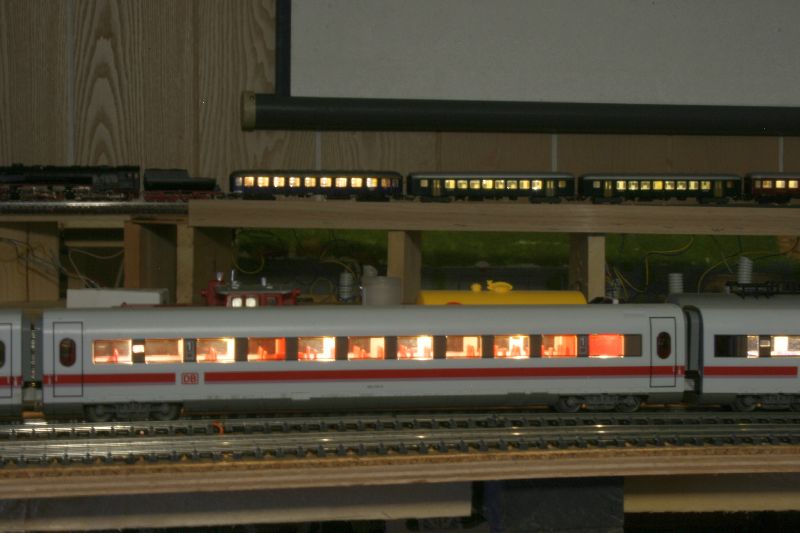

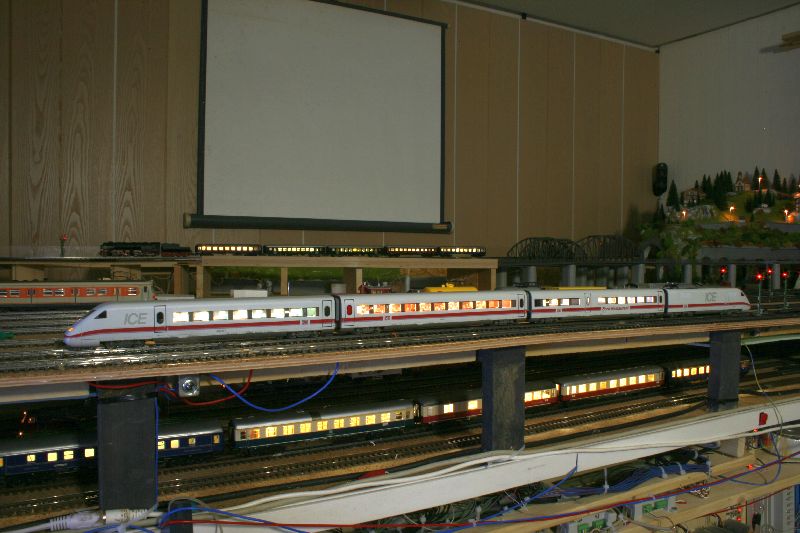

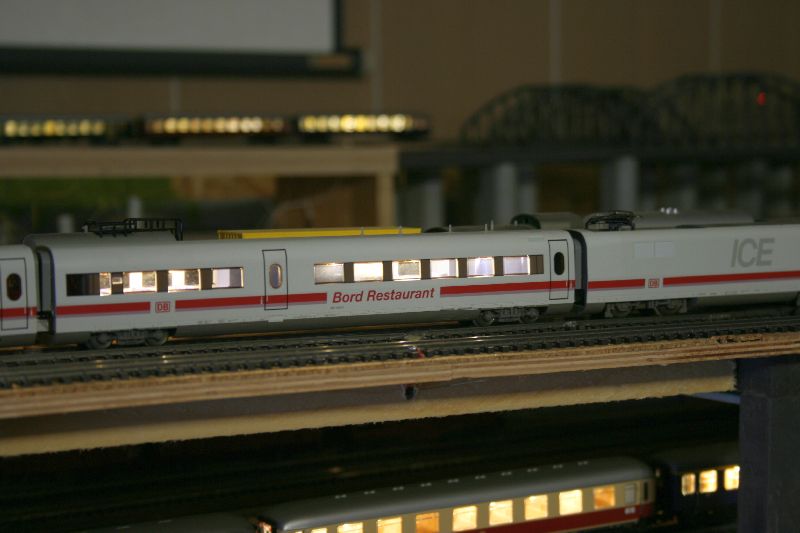

Der ICE II mit seiner Beleuchtung

Einzelansicht ICE II

Eigenkonstruktion
Wagenbeleuchtung
ICE II


Links im Bild
Die Leiterbahnen wurden mit
Warm weißen SMD LED´s
bestückt.

Best.Nr
. Firma Reichelt
LED 1206-320 WW  SMD-Leuchtdiode, Bauform G1206

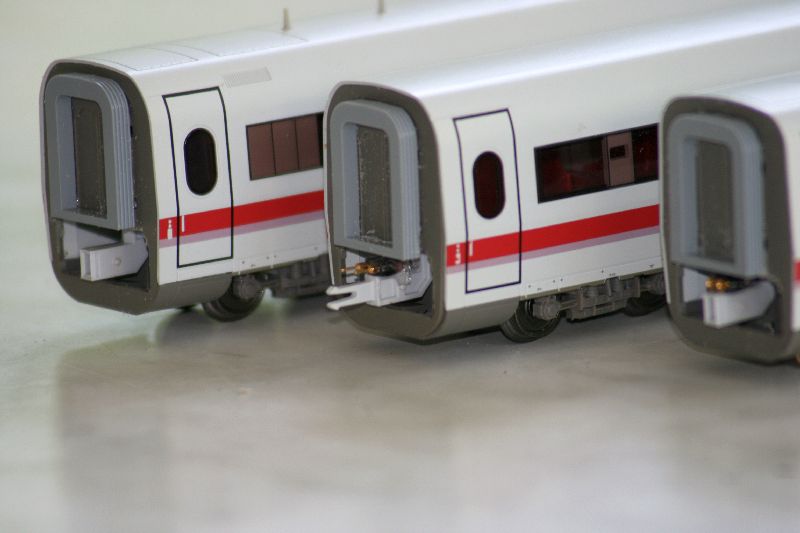

Die beiden unteren Bilder Zeigen den Kupplungsumbau mit Stromzuführung +/- das ist eine Eigenkonstruktion.




Einzelansicht ICE II

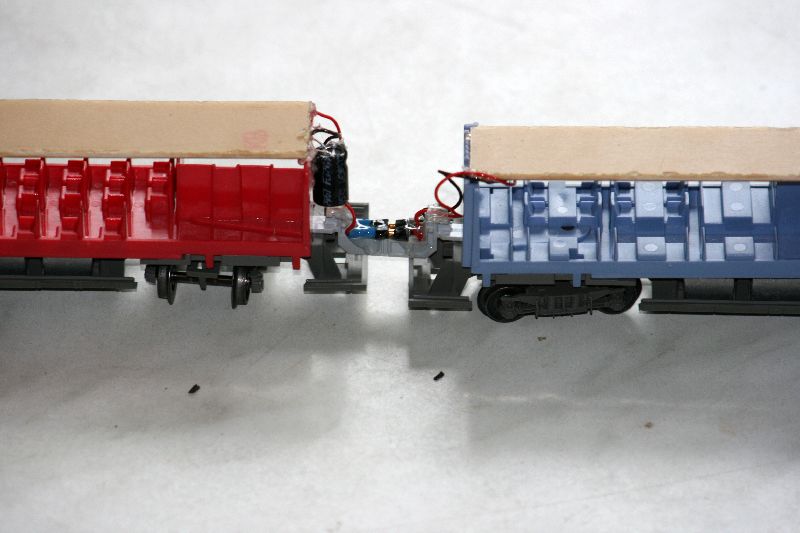

Kupplungsumbau ICE II für die Stromzuführung Eigenkonstruktion



Hier die fertige Kupplung mit Stecker/Buchse

zurück TOP
Wagonumbau mit einer Servo Entkupplung   alle Bilder können vergrößert werden   Bemerkung

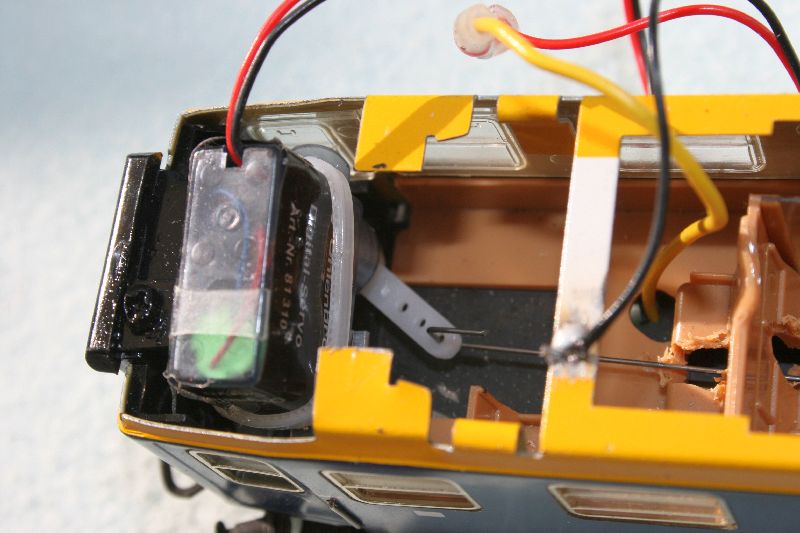

Der Servo im Wagon eingebaut




Der Microservo

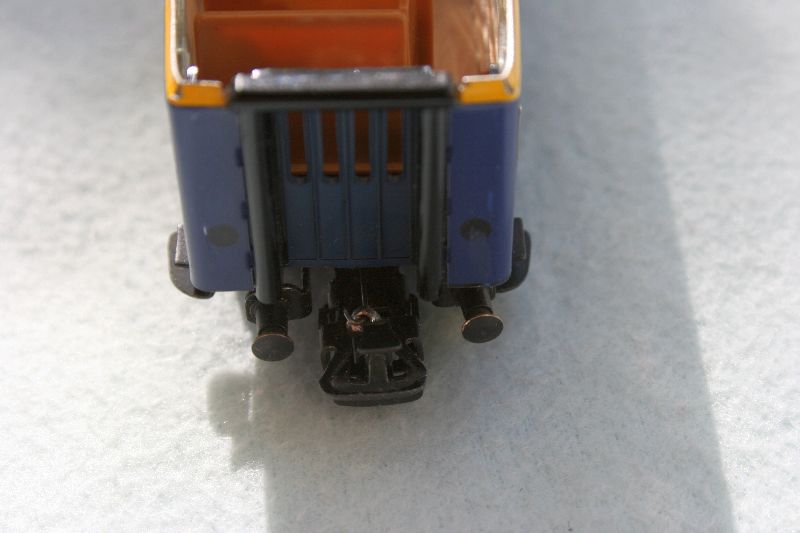

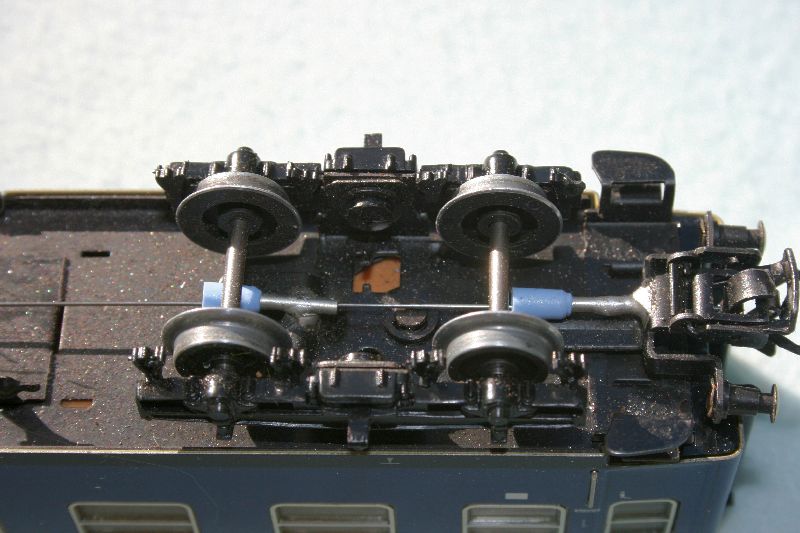

Anbindung zur Wagenkupplung



Zum Video
Servokupplung unter Funktion

Eigenkonstruktion
Entkupplungswagen
Links die Bilder Zeigen den Aufbau
eines Entkupplungswagen.

Mit dieser Lösung können komplette Wagengarnituren von jeder Lok entkuppelt werden wenn
diese Lok keine Telexkupplung hat.

Der Micro Digital Servo der Firma
Uhlenbrock beinhaltet zugleich einen Decoder der über CV´s programmiert werden kann.

Dieser Aufbau ist sehr preisgünstig
und kostet ca.30€

Über eine Adresse und einer Funktion z.B. F1 kann dann der Servo angesteuert werden.

Der Servo benötigt nur die Gleisspannung (Digital) mehr nicht.

In einem Video habe ich die Funktion dargestellt (siehe Link)

zurück TOP





Diese Lok wurde nicht umgerüstet

Links zu Übersichtstabellen von Motorumrüstungen:

http://www.schnug-modellbahn.de/Tipps/Motor.htm

http://www.stayathome.ch/Motorumbau.htm










Diese Seite wird laufend bearbeitet
